接地引下線導通測試儀工作原理

 HNDT-10A接地引下線導通測試儀采用電流電壓法測試原理，也稱四線法測試技術(shù)，原理方框圖見圖1。

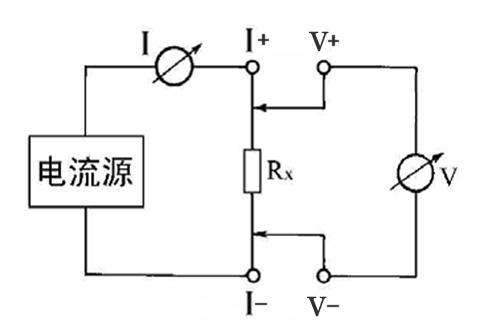

                                    圖1： 測試原理圖

 由電流源經(jīng)“I+、I-兩端口（也稱I型口），供給被測電阻Rx電流，電流的大小有電流表I讀出，Rx兩端的電壓降“V+、V-”兩端口(也稱V型口)取出，由電壓表V讀出。通過對I、V的測量，就可以算出被測電阻的阻值。

 由上圖可看出，接地引下線導通測試儀采用的是四端子法測量，因此可消除導線電阻和接觸電阻帶來的誤差。
